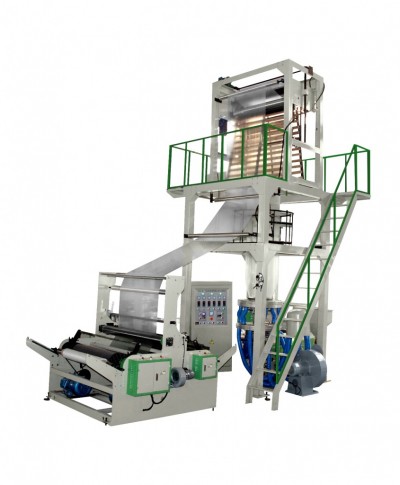

MD-HL Film blowing machine

MD-HL Film blowing machine

Main Technical parameters:

Model 型号 MD-HL50 MD-HL55 MD-HL60 MD-HL65
Suitable Material 适用材料 HDPE/LDPE/LLDPE
Max Film Width(mm) 最大吹膜宽度 600 800 1000 1200
Film Thickness(mm) 薄膜厚度 HD:0.008-0.08
LD:0.02-0.15
Max Extrusion Output HD 最大挤出量 40kg/hr 50kg/hr 60kg/hr 80kg/hr
                                   LD 50kg/hr 60kg/hr 70kg/hr 100kg/hr
Extrusion unit   挤出机组
Gear Box 齿轮箱 146 173 173 200
Screw Diameter(mm) 螺杆直径 φ50 φ55 φ60 φ65
Screw L/D Ratio 螺杆长径比 28:1 28:1 28:1 28:1
Screw’s Material 螺杆材料 38 CRMOALA
Barrel’s Material 料筒材料 38 CRMOALA
Barrel’s Cooling Fan 料筒冷却 250W×2 370W×2 370×2 370×2
Thermo Control (zone) 料筒温度控制 3 3 3 4
Driving Motor (kw) 主电机功率 11 18.5 22 30
Extrusion Die    模头
Die Size (mm) 模口 HD:φ60 HD:φ80 HD:φ100 HD:φ120
LD:φ150 LD:φ180 LD:φ220 LD:φ250
Die Rotary Device 旋转模头 360°Continue Rotary  360°连续旋转
Screen Changer 换网器 Standard manual
Thermo Control (zone) 温度控制 2 2 2 2
Air Ring (mm) 风环 φ620 φ760 φ760 φ760
Cooling Blower (kw) 冷却风机 1.5 2.2 2.2 3
Center Steady Stick 中心稳定棒 1 PCS
Take-UP Unit    牵引部分
Roller Width (mm) 牵引辊宽 φ138×650 φ138×850 φ138×1100 φ138×1300
Embossing Roller Width 压花轮宽 550mm 750mm 1000mm 1200mm
Take-UP Motor (kw) 引取电机功率 0.75 1.1 1.1 1.5
Take-UP Speed(M/min) 引取速度 10-60 10-60 10-60 10-60
Height adjustable type 上下升降式 700mm
Winding Unit    收卷部分
Type OF Winder 收卷方式 Surface Friction Winder 手动表面摩擦式
Roller Width (mm) 收卷辊宽 700 900 1100 1300
Winding Motor (N.M) 卷取功率 6 10 10 16
Winding Speed(M/min) 卷取速度 10-60 10-60 10-60 10-60
Voltage 电源 380V, 50HZ, 3PHASE
Cover Dimensions (m) 占地尺寸 4.5×2.0×4.3 4.5×2.2×4.5 5×2.5×4.8 5.5×2.8×5.2
OPTIONAL EQUIPMENT 选择性配备
1)自动吸料机 1)AUTO LOADER
2)双功位收卷 2)DOUBLE WINDER
3)表面处理 3)CORONA
4)气涨轴 4)AIR SHAFT
5)手动快换网装置 5)MANUAL MECHANICS SCREEN CHANGER
6)全自动收卷 6)FULL AUTOMATIC WINDER
7)自动补气 7)AUTOMATICALLY SUPPLY AIR
